Gaffer Scale from Object Normal

沿着物体法线方向进行缩放，进行膨胀挤出

Gaffer Scale from Object Normal
目录

在日常操作中，偶尔需要对物体进行一定量的挤出或者塌陷来消除一些表面的穿帮，打回前环节又太费事了 在Maya中可以通过选面来位移消除这些穿帮，但是在Gaffer中却没有对应的解决办法 现在通过osl可以比较简单的解决这个问题，特此记录一下

问题是什么

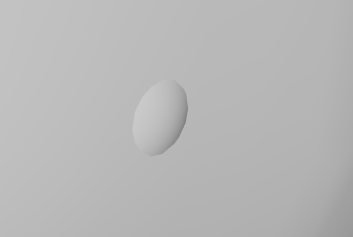

对于项目中存在的一些小穿插 模型穿插 Gaffer这边没有办法通过选面位移或者缩放来消除

思路

那其实对于这种问题，想要在gaffer侧来修改的话方法有很多 1.分层渲染，最直接也最不折腾的办法，分层最后在合成里叠回来就行 2.通过osl局部变形来消除这个bug（最优解了），需要解决艺术家侧的选面以及如何操作面

实现

第一种的分层渲染不在讲解范围里，最简单最不吃操作的一项 重点讲解第二种做法，局部变形 首先简单捋一下具体思路： 确定穿帮点的index，给这几个点沿着法线方向乘上一个负数的向量数值来向内塌陷

核心伪代码：

a = getObjectPoint index
newPont = a.transform + customPointVector

先来实现第一步： 通过视窗上的属性查看工具找到穿帮物体的点的index，给他加上一个vector数值

int shadingIndex;
getattribute( "shading:index", shadingIndex );

point p = P;
if( shadingIndex == targetIndex )
{
    p = vector((p.x + float( offset )),(p.y + float( offset )),(p.z + float( offset )));
}
pOut = p;

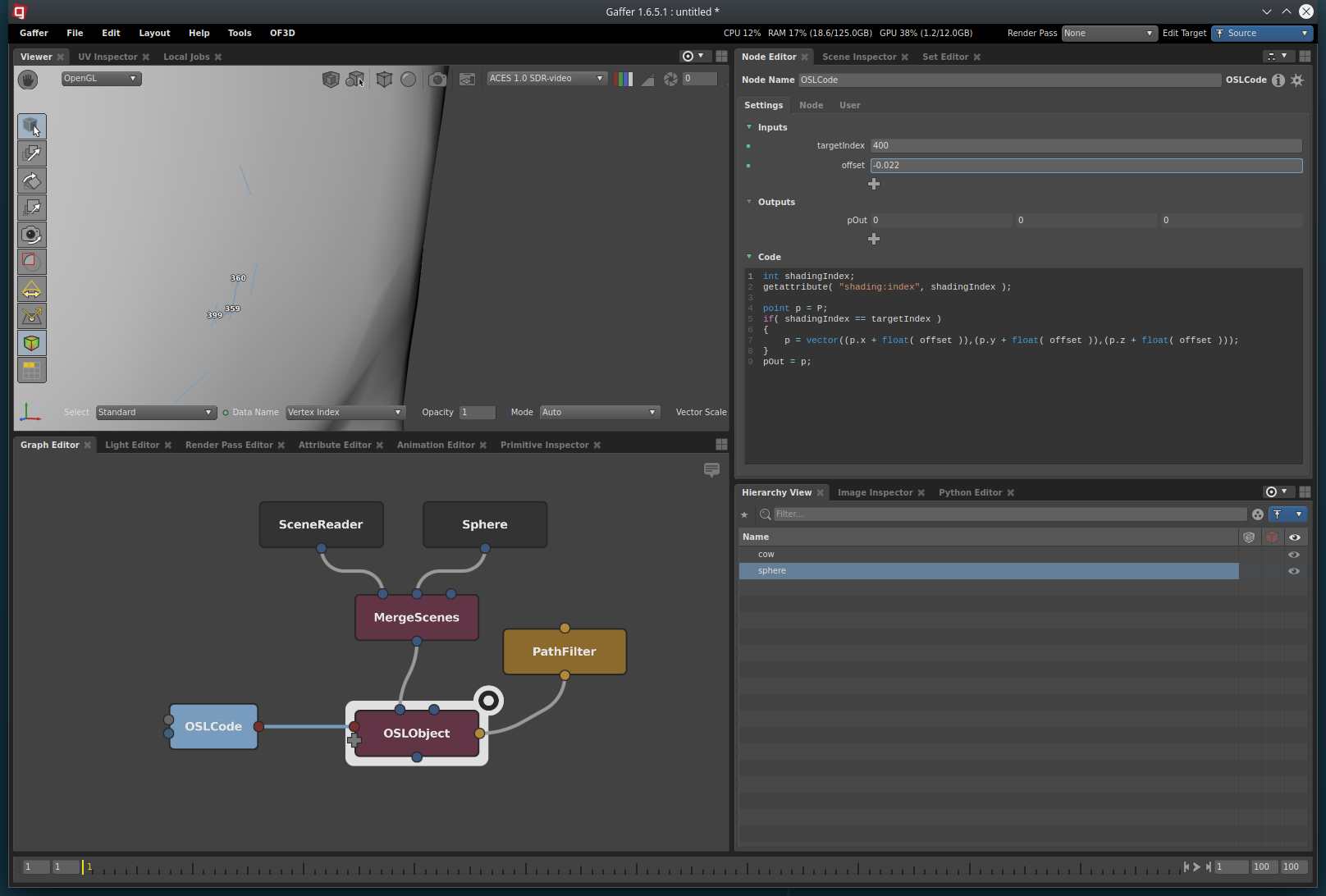

现在操作就是直接给三个方向都加上一定的偏移，这个是简单一点的做法 对比如下

修改前
修改后
修改前 修改后

那么，对于精细一点的操作，就得沿着法线方向来做偏移

int shadingIndex;
getattribute( "shading:index", shadingIndex );

point p = P;
if( shadingIndex == targetIndex )
{
    normal n = 0;
    getattribute( "N", n );
    p = p + normalize( n ) * offset;
}
pOut = p;

效果对比

修改前
修改后
修改前 修改后

踩过的坑

osl code 里需要注意的问题

  • 根据点的index获取点的实际数据需要使用getattribute( "shading:index", shadingIndex )
  • 给多点做偏移可以用循环多选index列表传入，一起消除穿帮

小结

日常解决办法还是需要打回前环节来处理，这种只是没有办法，特别紧急的情况下才会这样操作。
